화학 공장 정수 작업 VCB 차단기 점검-2-1편 ACB 기중 차단기에 이어 2편은 VCB 진공 차단기에 대해 포스팅해 보겠습니다.
이번 포스팅은 효성중공업의 VCB다.아마 지멘스에서 공급받아 유통만 효성이었던 것 같다.

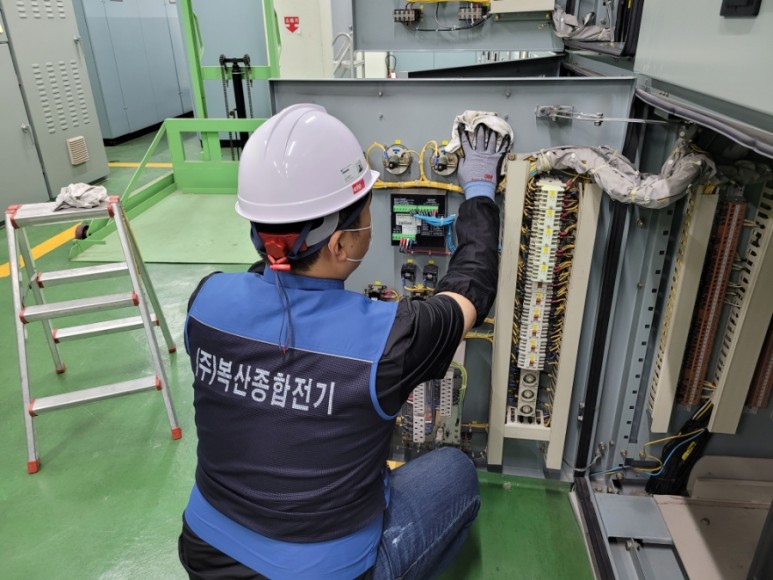

시작은 언제나처럼 청소부터~ 나는 건우파워텍인데~ 베스트는 복산종합전기네.역시 씁쓸하다.
그래도 일해주셔서 감사합니다.
지멘스로 제작한 VCB다.현대도 80년대부터 90년대 초반까지 기술제휴로 지멘스와 합작했기 때문에 나에게도 익숙한 제품이다.

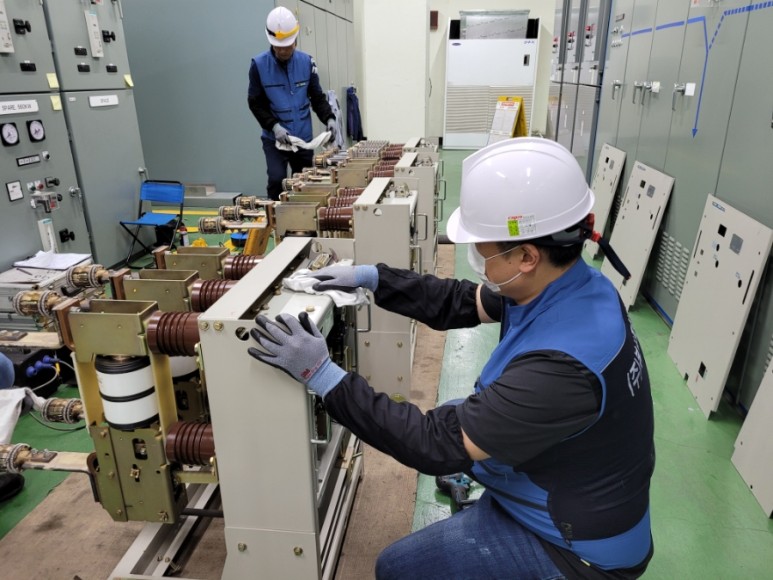

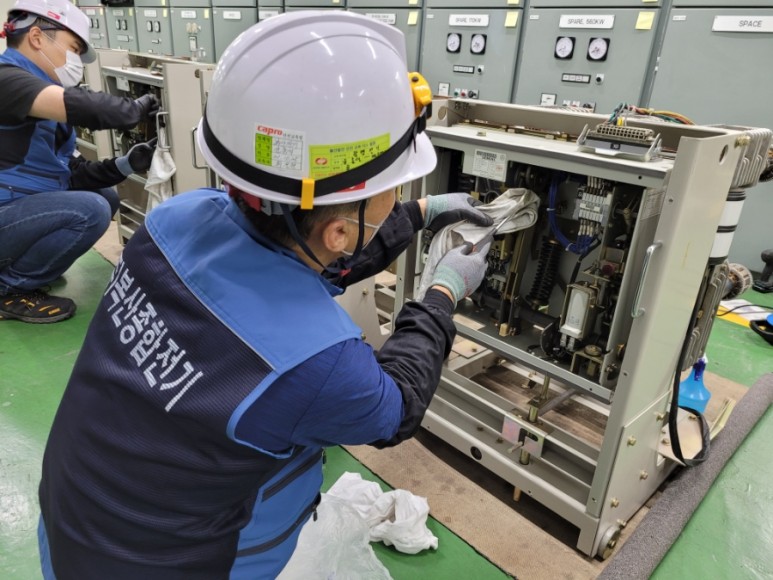

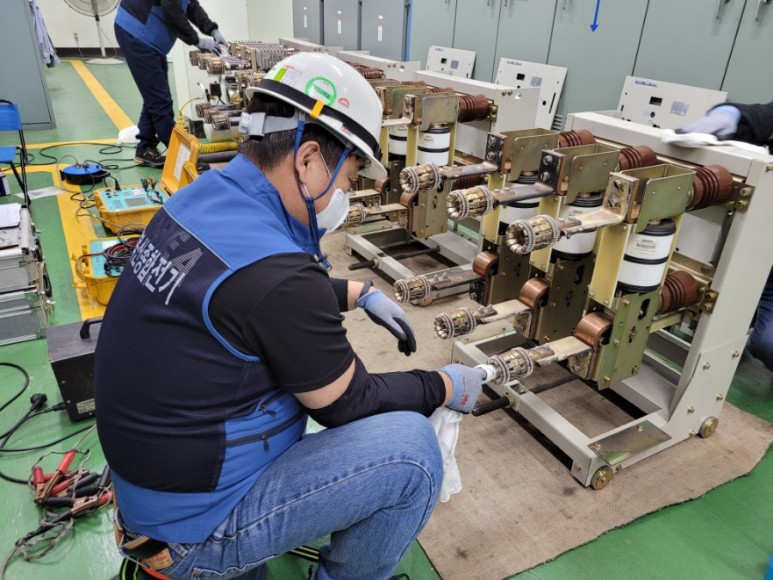

일단 닦는다.꼭 닦을 거야.

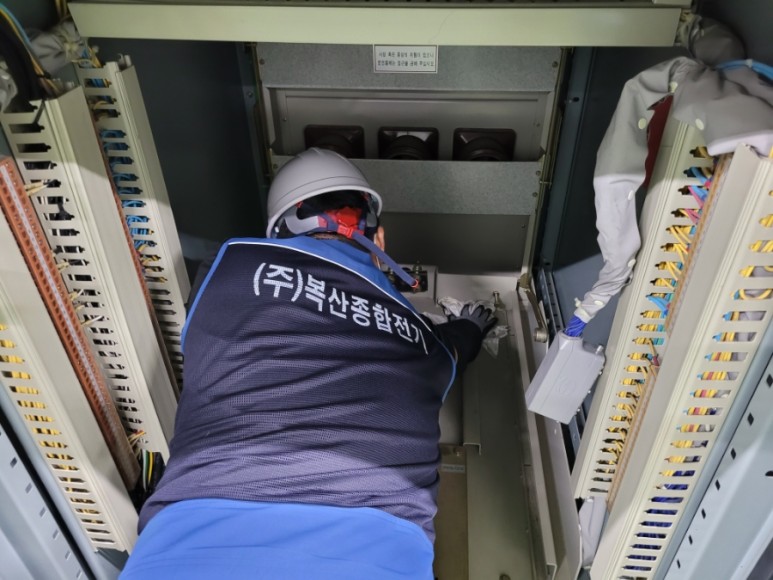

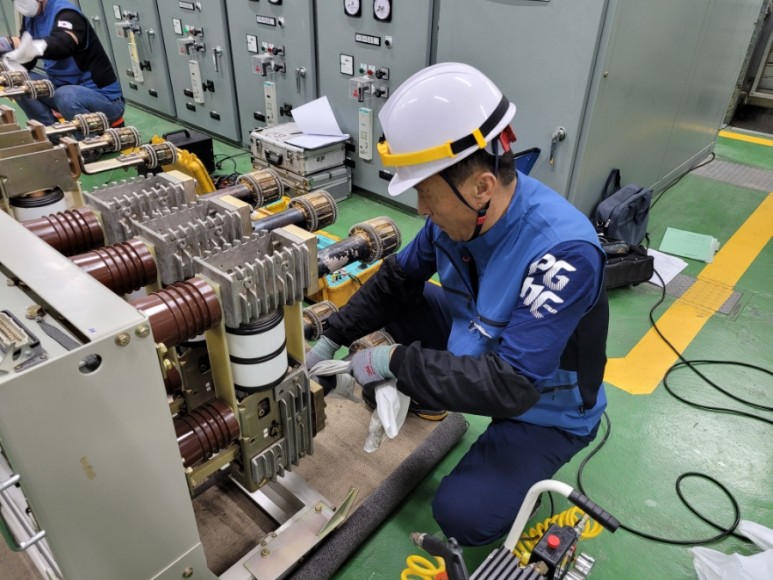

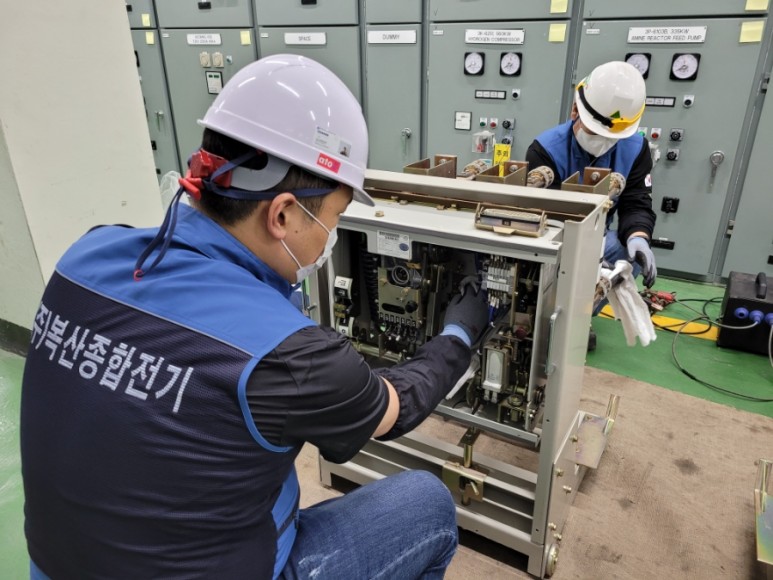

외부, 내부를 불문하고 닦는 ㅎ 깨끗하게 클리닝하고 다음 작업이 진행된다.

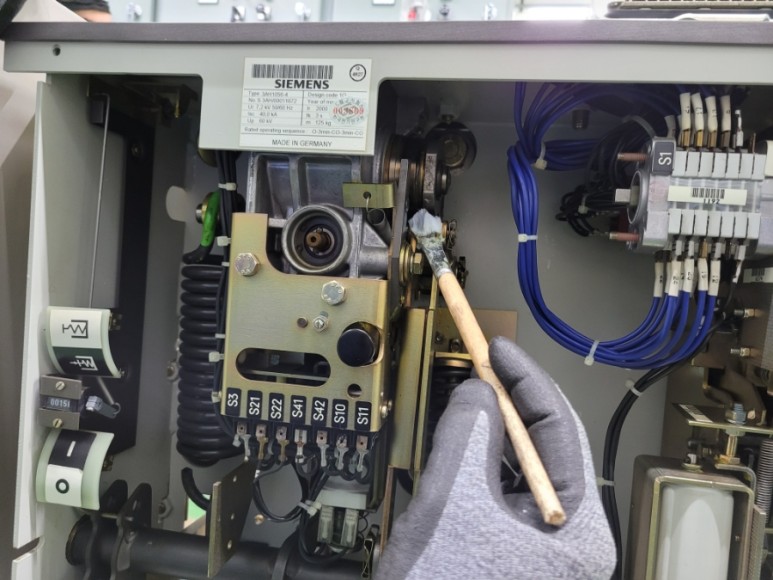

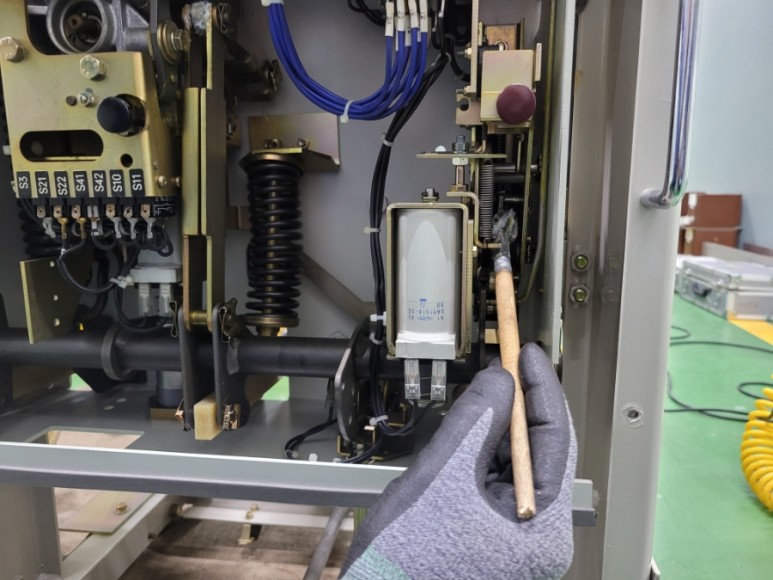

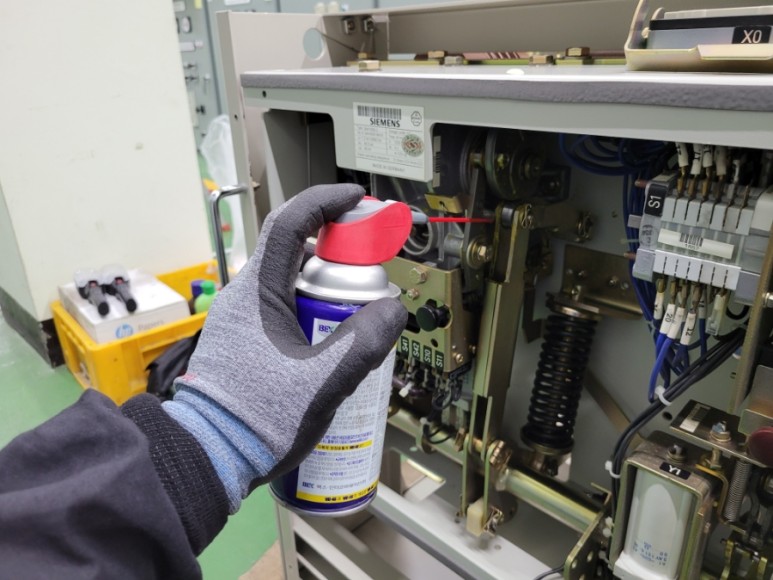

닦아낸 부분과 링크로 된 부분은 모두 메카니컬 그리스(CHEMAXHHI5000#1)로 재도포해 준다.
기계적으로 고착되는 문제로 인해 현대가 직접 개발한 그리스다.

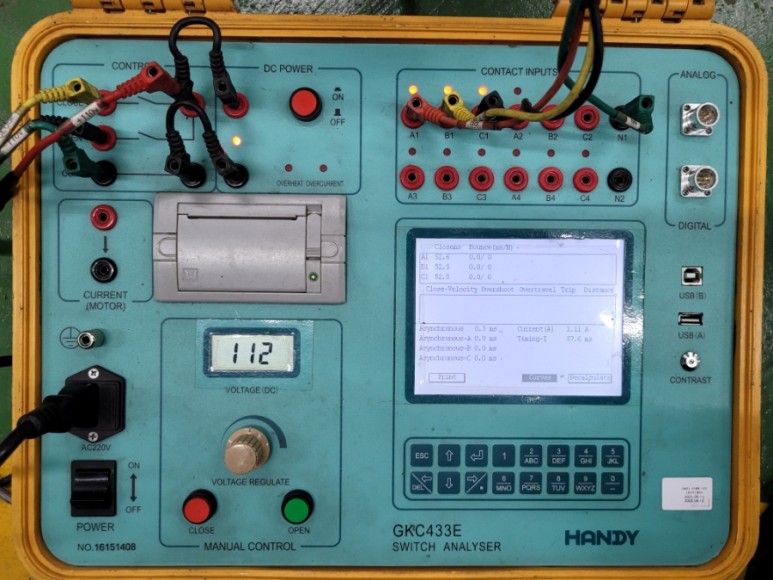

모든 기계적 점검이 끝나면 전기적 점검을 시작한다.개리차 시험 장비로 타이밍 측정을 한다.
R, S, T 상의 편차 확인이 가능하다.현대에서 스탠더드는 각 상의 편차가 2ms 이내이면 적합 판정이다.
점검하는 업체마다 다르고 편차 기준도 제각각이다.

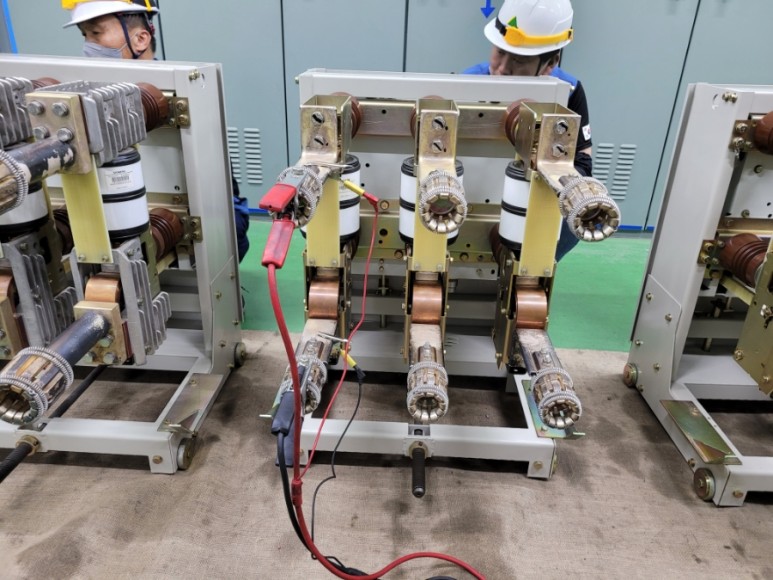

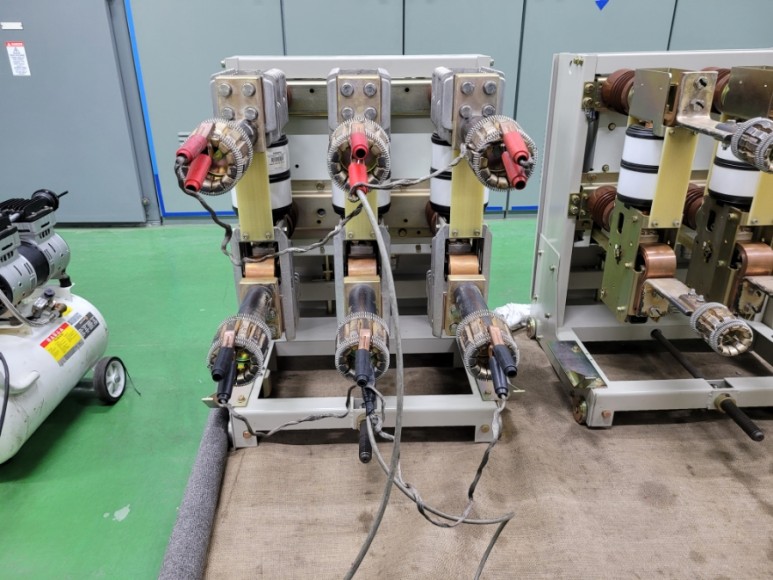

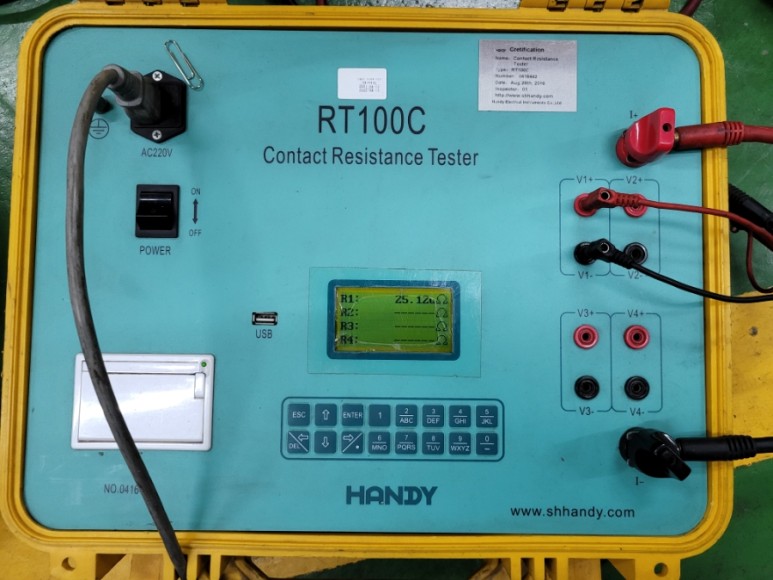

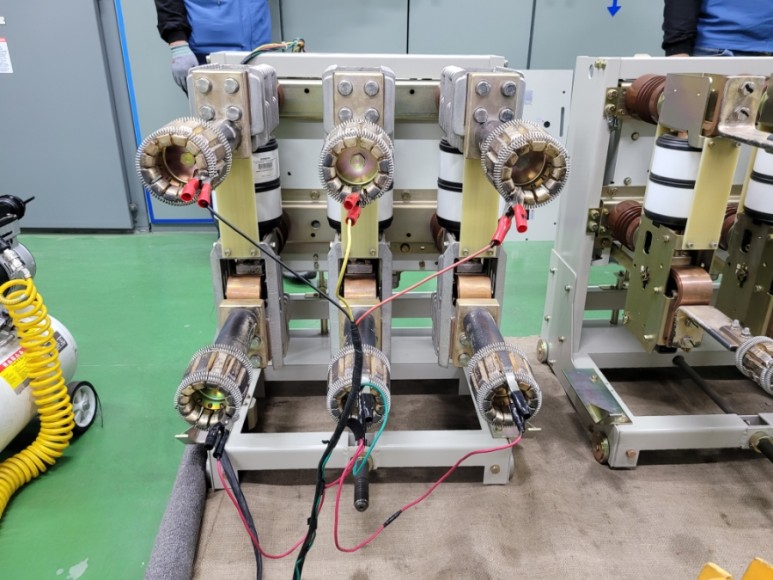

주회로접촉저항시험장비이다.단위는 마이크로옴을 사용하고 저 부분이 상태가 나쁘면 열이 발생해 장시간 사용 시 사고로 이어진다.
기준치는 차단기 용량에 따라 모두 표준값이 다르다.

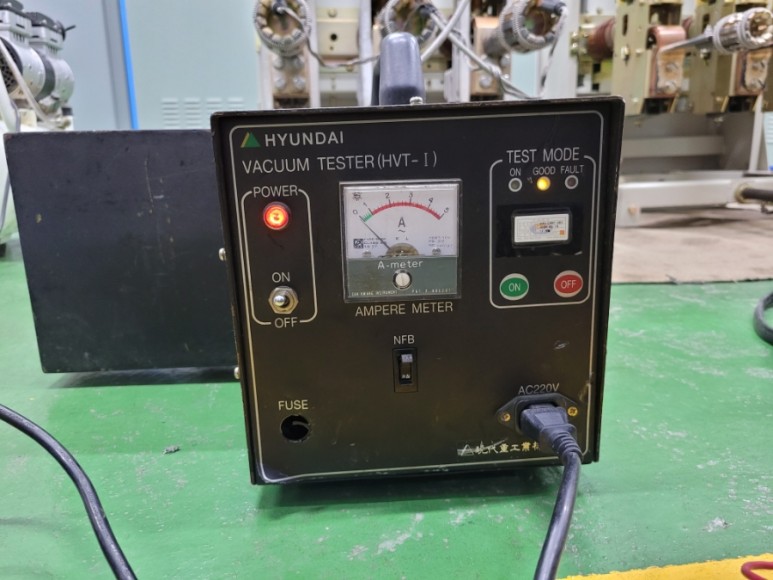

VI(배큐엠 인터럽터) 진공도 측정 장치이다.11000V~22000V까지 내압을 가해 진공도 상태를 확인한다.
상태가 좋지 않으면 펄트를 자체적으로 띄운다.현대 일렉트릭에서 생산되는 장비다.

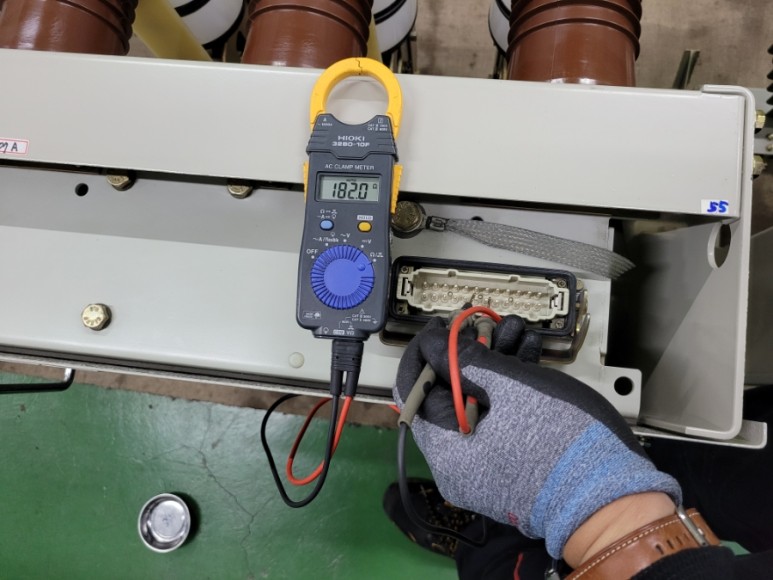

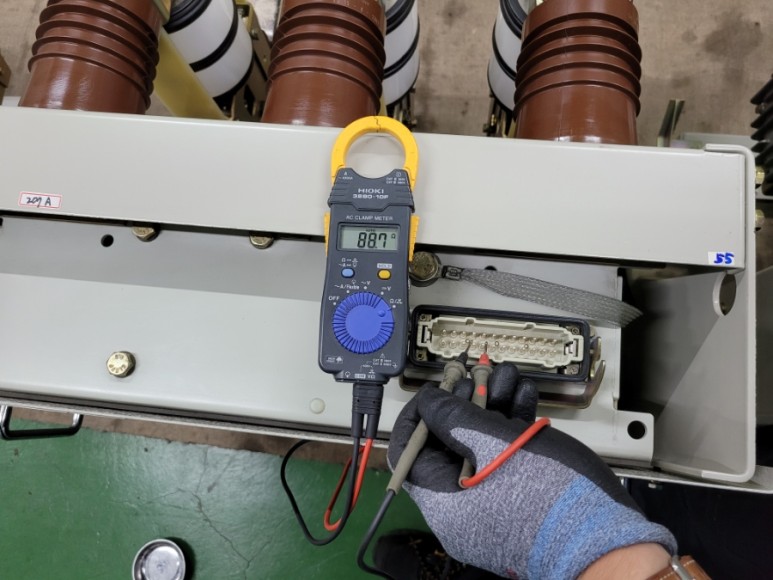

각 코일의 저항 측정이다.혹시 컨트롤 케이블에 문제가 있을 수 있으니 확인해 보겠다.
저건 체크 항목에도 없었는데 어느 날부터 서비스하다 보니 아예 테스트 리포트에 넣어 버렸다.

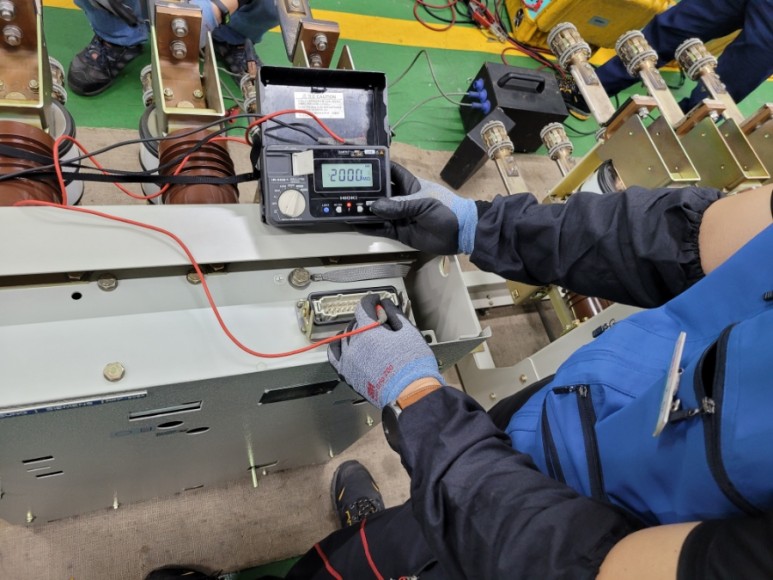

절연저항측정이다.그런 일은 없지만 꼭 확인해 봐야 한다.절연물의 상태가 나쁘면 메가값이 좋지 않다.

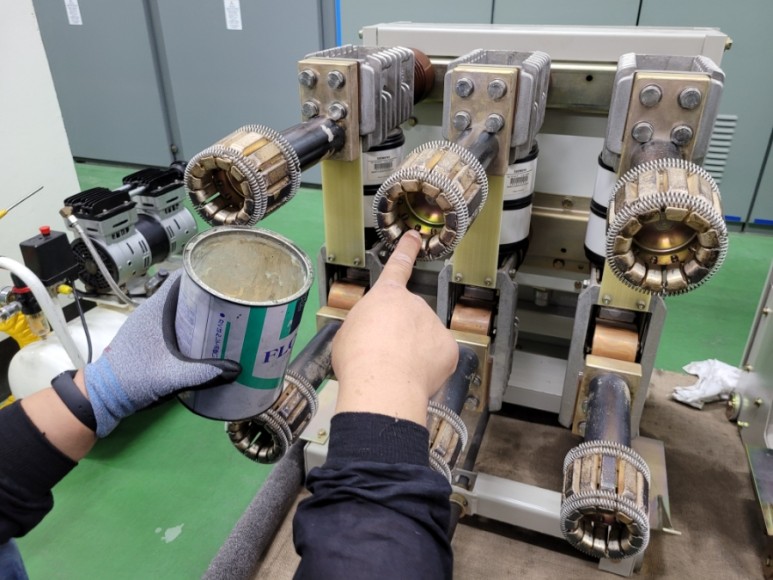

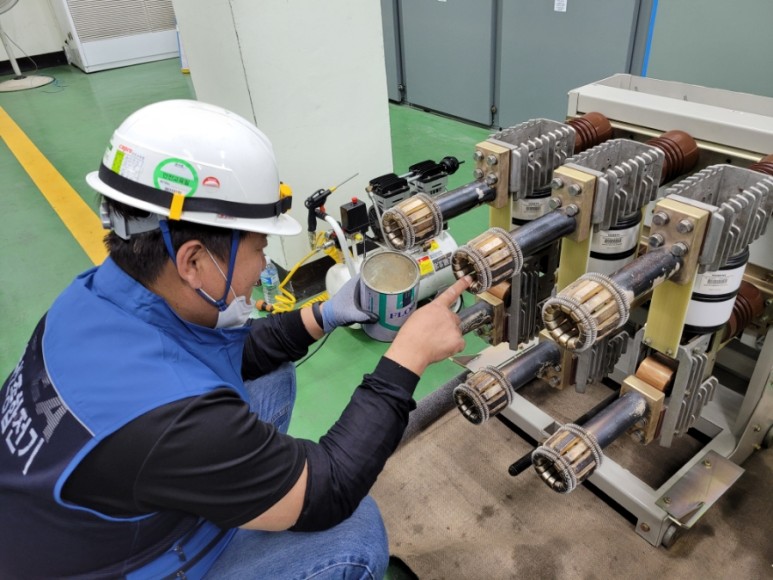

마지막으로 통전 그리스를 도포하면 모든 점검 작업이 끝난다.
크게 보면 같은 작업이 반복되는 것이지만 꼭 필요한 점검이다.
작업한 업체는 이번이 처음이지만 꾸준히 관리돼 온 회사다.
VCB 진공 차단기의 포스팅은 여기까지입니다.
